Поплавковые датчики уровня
В индивидуальных системах водоснабжения с накопительными емкостями (безнапорными баками) требуется устройство для контроля уровня жидкости и автоматического управления насосом подачи воды в бак (откачки воды из бака).
Механические регуляторы уровня, по конструкции и принципу действия схожие с клапанами в унитазах, закрывают проход воды в бак при достижении максимального верхнего уровня жидкости и открывают при достижения минимального нижнего уровня. При этом насосом управляют дополнительно смонтированные сторонние устройства: реле (датчики) давления.

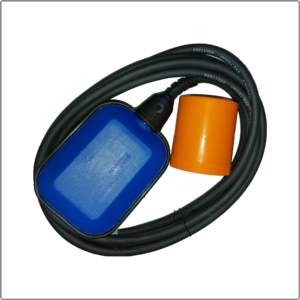

Поплавковые датчики уровня в силу своей привлекательной стоимости и простоты монтажа также часто применяются для решения задачи управления подачей воды в емкость. Принцип действия таких датчиков заложен в самой несложной конструкции: поплавок с магнитом и двух герконов, установленных в контрольных точках (min и max). Когда емкость опустошается до критического минимума, при этом поплавок опускается до уровня, где расположен нижний геркон, он включает реле, подающее питание на насос, закачивающий воду из скважины. Когда вода доходит до максимальной отметки, поплавок поднимается до места расположения верхнего геркона , он срабатывает и реле отключается, соответственно, двигатель насоса прекращает работать
