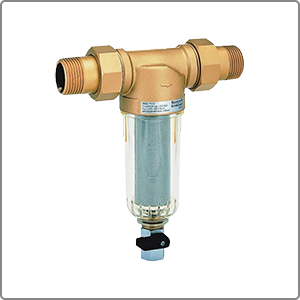

Промывные фильтры с предустановленными сетчатыми вставками, которые могут очищаться потоком воды без демонтажа из устройства. Корпуса и колбы таких фильтров обычно изготавливаются из латуни марки CW617N, сетки из нержавеющей стали. Условные проходы: DN 15, DN20, DN25. Резьбы присоединения соответственно: трубная внутренняя G1/2, 3/4, 1 дюйм. У таких фильтров предусмотрен дренажный шаровой кран со штуцером для подключения шланга и манометр для контроля уровня загрязненности сеток. Фильтр монтируется в вертикальном положении, колбой вниз.
Назначение промывных фильтров — предварительная очистка исходной воды из скважины, водоема, колодца от механических включений величиной от 250 микрометров
Фильтр промывной Valtec серия 389
(VT.389.N) Компактный фильтр механической очистки воды с возможностью удаления накопившихся загрязнений без извлечения сетчатых вставок (промывной фильтр). Оснащен двумя (один в другом) фильтроэлементами из нержавеющей стали. Размер ячеек первичной сетки фильтроэлемента – 1000, вторичной – 250 мкм. Обе сетки, выполненные из нержавеющей стали, конструктивно объединены в сменном фильтрующем элементе VT.0117.N (такой фильроэлемент можно приобрести отдельно).
Корпус и колба фильтра выполнены из латуни марки CW617N (европейский стандарт EN 12165), никелированы. Предусмотрены дренажный шаровой кран со штуцером для подключения шланга и манометр для контроля уровня загрязненности сеток. Фильтр монтируется в вертикальном положении, колбой вниз. Резьба присоединений – внутренняя
Конструкция фильтра Valtec серии 389
Фильтр состоит из корпуса 2 и колбы 6, выполненных из горячештампованной латуни CW617N с гальванопокрытием из никеля. Между собой корпус и колба соединены на резьбе с кольцевой прокладкой из EPDM.
В колбе расположены два цилиндрических фильтроэлемента из нержавеющей стали AISI306: фильтр первой ступени 4 (1000мкм) и второй ступени 5 (250 мкм). Фильтроэлементы соединены между собой и зафиксированы в корпусе с помощью тефлоновых обойм 3. Корпус фильтра имеет резьбовой патрубок для манометра 1. На колбе находится патрубок для дренажного крана, состоящего из латунных полукорпусов 7 и 8.
Шаровой затвор 9 дренажного крана выполнен из латуни с гальванопокрытием из хрома и закреплен седельными тефлоновыми кольцами 10. Шаровой затвор крана управляется с помощью латунного штока 11, имеющим уплотнение из двух сальниковых колец из EPDM
